設備組成

1. 電加熱高溫高壓反應釜（臥式養護型，立式攪拌型）

2. 溫度自動控制系統（溫度傳感器，加熱管，水冷盤管）

3. 二氧化碳濃度自動控制系統（在線式二氧化碳濃度控制系統，高壓氣源）

4. 壓力自動控制系統（壓力傳感器，高壓氣源，自動排氣閥）

5. 濕度自動控制系統（加熱式濕度傳感器，加濕鍋爐）

6. 真空控制系統（壓力傳感器，真空泵）

7. PLC中央控制系統（15寸觸摸屏，可編程人機交互界面，數據可記錄，可互聯網訪問）

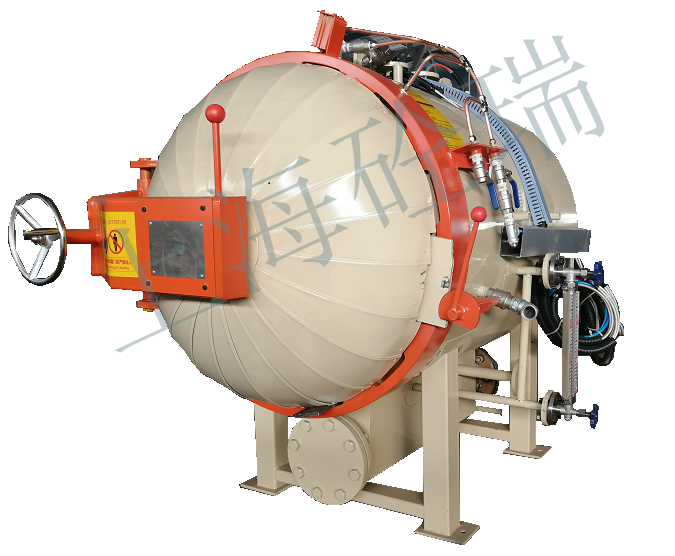

臥式反應釜實物圖

立式反應釜實物圖

軟件操作界面示意圖



1.   電加熱反應釜技術參數

1.1           臥式電加熱反應釜技術參數

1.內筒直徑700mm,直筒長度800mm，材質Q345R，筒體厚度10mm；外形尺寸2230x1205x1370mm（長x寬x高），占地面積約7.5㎡，含不銹鋼臺車支架，可同時容納測試6塊600*600*12mm樣品，詳見產品設計圖與布局圖

2.設計壓力1.58MPa，設計溫度200℃，壓力控制精度±0.02MPa，溫度控制精度±2℃，二氧化碳濃度控制精度±2%，濕度控制精度±5% R.H；實際使用最大壓力1.2MPa，溫度190℃，相對濕度50～100%R.H，二氧化碳濃度0～100%

3.實驗裝置含罐體、快開門裝置、安全聯鎖裝置、高溫高壓風機、電熱管、鞍座、閥門、儀表、罐內軌道等，另配1.25MPa空壓機一臺

4.電氣自動控制系統含自動進蒸汽流量閥、自動進CO2流量閥、自動排氣泄壓閥、電磁閥、氣路、溫度傳感器、濕度傳感器、壓力傳感器、CO2濃度傳感器、電器控制箱、空氣壓縮機、CO2減壓閥、降溫水冷系統等配件

5.外部保溫采用雙層硅酸鋁巖棉，1.2mm冷軋板

6.高溫高壓攪拌風機功率2.5KW，可調轉速；冷卻循環水泵功率2KW

1.2立式電加熱反應釜技術參數

1.容積：10L；

2.加熱功率：4KW；

3.攪拌轉速：機械接觸式攪拌，10-1000轉/分；

4.電機功率：270W；

5.設計壓力：≤2Mpa；

6.最高溫度：≤350℃；

7.控溫方式：常規為電加熱，夾套加熱；水冷盤管降溫；

8.升降方式：可定制手動升降和電動升降兩種模式；

9.材質：材質為304或316L不銹鋼，可另加四氟內襯。

2.   在線式二氧化碳控制系統技術參數

1.  檢測氣體：二氧化碳 CO2

2.  檢測原理：紅外原理

3.  測量范圍：0-100%VOL（其他量程可定制）

4.  分辨率：0.01%VOL

5.  精度：≤±1%FS（更高精度視傳感器而定）   3%F.S

6.  重復性：≤±0.5%

7.  響應時間：T90≤20 秒

8.  恢復時間：≤20 秒

9.  進氣流量：500ml/min--1L/min

10. 防爆標志：ExdⅡCT6

11. 防護等級：IP65

12. 檢測方式：在線檢測

13. 安裝方式：流通式

14. 外殼材質：全鑄鋁外殼、電鍍絕緣漆、防爆耐腐蝕、堅固耐用

15. 工作溫度：-20℃～+50℃（更高要求可定制）

16. 工作濕度：≤95%RH，無冷凝（更高要求可定制）

17. 工作壓力：≤30Kpa （更高要求可定制）

18. 電源：DC 24V（12-30V）

19. 單機重量：15Kg

20.進氣管路控制方式：3級分層自動控制

21.二氧化碳濃度控制精度：±2%

3.   在線式濕度控制系統技術參數

1.  探頭精度：±0.8%RH/0.1℃ （23±5℃）；

2.  測量范圍：﹣100～200℃、0～100%RH；

3.  工作范圍：﹣40℃～60℃、0～100%RH；

4.  相應時間：3～12s；

5.  允許風速：探頭端20m/s；

6.  數據刷新周期：1s；

7.  通訊輸出精度：±0.8%RH/0.1℃ （23±5℃）；

8.  儀表工作范圍：﹣10～50℃、0～100%RH；

9.  顯示：背光，可配置顯示內容

10. 趨勢指示：有，上下箭頭和最近數據曲線提示；

11. 報警提示：有，在參數后，出現感嘆號表示有報警；

12. 安全保護功能：探頭斷開時，可選擇輸出安全值；

13. 供電：24VDC，功耗小于10W；

14. 外殼/重量：ABS，約200g；

15.濕度控制精度：±5%。

4.   全自動電加熱蒸汽發生器技術參數

1. 電源電壓   380V，12KW；

2. 外形規格   尺寸730/430/870mm；

3. 最大蒸發量 17公斤；

4. 蒸汽管口徑 DN15mm，雙路分段式輸出；

5. 熱效率  98%。

5.   在線式壓力控制系統技術參數

5.1真空系統參數

1.通過設定，自動執行抽真空程序，抽真空速率可調，提供至少3種真空速率曲線供選擇；真空度達到設定值后自動切換并轉入加熱模式；

2.真空度可小于-0.08Mpa（臥式）或-0.095Mpa（立式）。

5.2高壓系統參數

1.壓力自動控制，當釜內壓力小于設定值后，可自動打開進氣閥，自動往罐內打入高壓空氣、混合氣體或純二氧化碳氣體，進氣壓力≤2Mpa；

2.當壓力高于設定值，自動打開泄壓閥，往室外排放釜內氣體，控制壓力平衡，排氣口直徑DN20，排氣管道安裝通往室外。

6.  中央控制系統技術參數

1. PLC作為系統控制中心，可對反應釜內的真空度、高壓壓力、溫度、二氧化碳濃度、濕度以及試驗規律進行編程，最多十種程序，全過程自動化控制；

2. 具備手動和自動兩種模式，可實現多階段碳化反應功能暨真空度、溫度、壓力、濃度、濕度的單獨調控；

3. 輸入方式：15寸電容觸摸屏人機交互界面；

4. 數據庫：可實時記錄試驗參數，并導出保存；

5. 控制系統采用西門子PLC系統，施耐德塑殼式斷路器與交流接觸器等配件。
